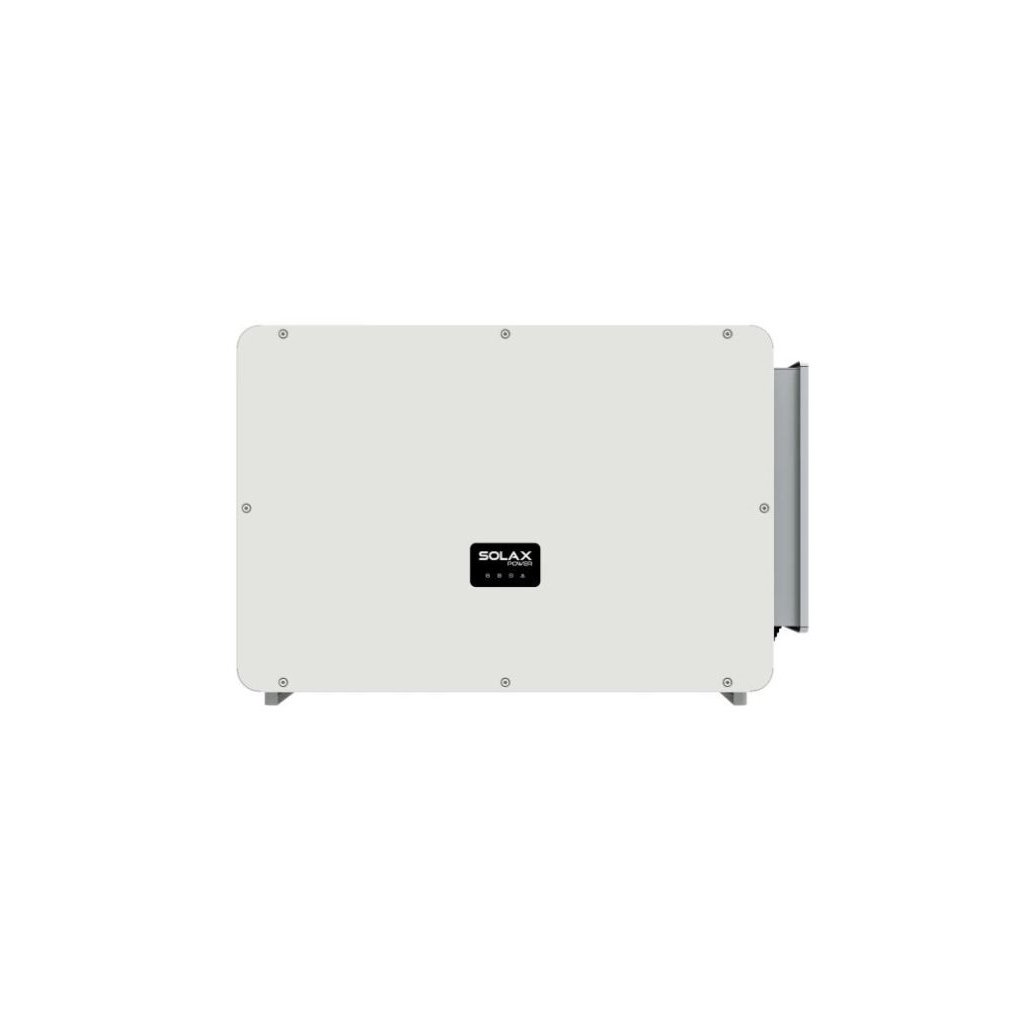

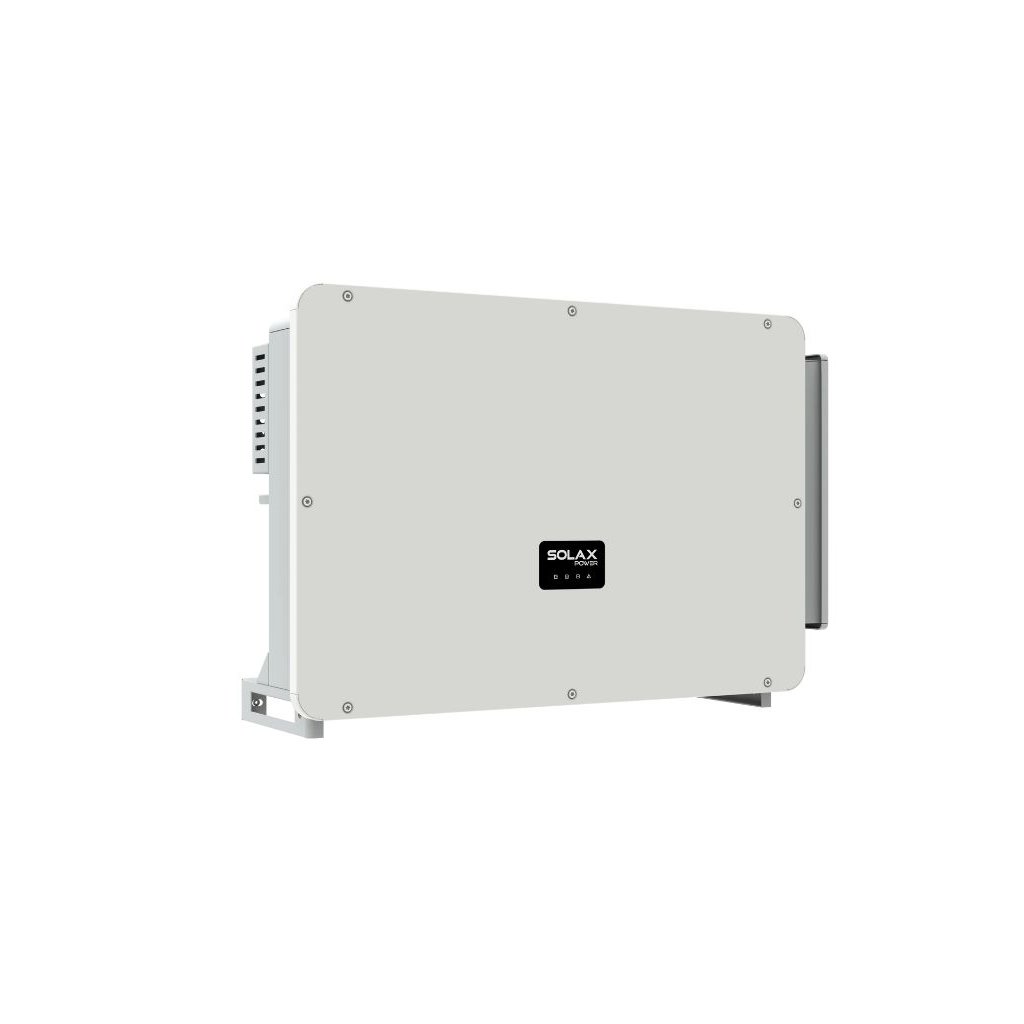

Trojfázový sieťový menič SOLAX X3-FTH-150K (DC SWITCH/AFCI)
Kód: 40025Podrobný popis
SolaX X3-FTH-150K je vysoko výkonný trojfázový sieťový striedač určený pre veľké fotovoltaické elektrárne a náročné komerčné a priemyselné aplikácie. Konštrukcia je zameraná na maximálnu energetickú výťažnosť, prevádzkovú bezpečnosť a dlhodobo stabilný výkon.
Striedač dosahuje maximálnu účinnosť až 99 %, čím minimalizuje straty pri premene energie a zvyšuje celkovú efektivitu fotovoltaickej elektrárne. Rozsah napätia MPPT 180 – 1000 V DC umožňuje flexibilný návrh FV poľa a optimalizáciu výkonu systému.
Podpora 150% predimenzovanie fotovoltaického poľa a 110% preťaženia AC umožňuje efektívne využitie špičkových výkonov panelov. Maximálny vstupný prúd na MPPT 32 A zaisťuje kompatibilitu s modernými vysoko výkonnými fotovoltaickými modulmi.
Z hľadiska bezpečnosti je striedač vybavený detekciou poruchového oblúka AFCI, ktorá výrazne znižuje riziko vzniku požiaru. Meranie teploty na AC svorkách prispieva k stabilnej a bezpečnej prevádzke zariadenia.
Súčasťou výbavy je prepäťová ochrana AC a DC typu II, voliteľne tiež ochrana typu I. Stupeň krytia IP66 umožňuje bezpečnú inštaláciu vo vonkajšom prostredí aj v náročných prevádzkových podmienkach.
Striedač ponúka chytré funkcie pre jednoduchú údržbu, vrátane dynamického zníženia výkonu, vzdialeného nastavenia a aktualizácií firmvéru. Inteligentná diagnostika charakteristických kriviek uľahčuje servis a zvyšuje dostupnosť systému.
Podporované je vyrovnávanie jalového výkonu aj v nočnom režime a voliteľne tiež powerline komunikácia (PLC), vhodná najmä pre rozsiahle FV inštalácie. Inteligentné chladenie vzduchom predlžuje životnosť ventilátorov a zvyšuje prevádzkovú spoľahlivosť.
Pokročilá technológia odvodu tepla umožňuje, aby bol striedač o viac ako 5 % ľahší a menší než bežné zariadenia tejto výkonovej triedy. To zjednodušuje manipuláciu aj samotnú inštaláciu.
Spoločnosť Meesenburg dodáva striedač SolaX X3-FTH-150K samostatne aj ako súčasť kompletného fotovoltaického riešenia na kľúč. Zaisťujeme odborný návrh systému, dimenzovanie výkonu, technickú podporu aj servis.
Veľké fotovoltaické elektrárne so sieťovými striedačmi prinášajú úsporu energie, zníženie nákladov na elektrinu a vysokú energetickú efektivitu. Využitie obnoviteľného zdroja energie predstavuje dlhodobo ekologické a ekonomicky výhodné riešenie.
Hlavné prednosti a výhody
- Trojfázový sieťový striedač pre veľké fotovoltaické elektrárne
- Menovitý výkon účinnosť až 99 %
- Rozsah napätia MPPT 180 – 1000 V DC
- Maximálny vstupný prúd na MPPT 32 A
- Detekcia poruchového oblúka AFCI
- Stupeň krytia IP66
- Vzdialená správa, diagnostika a monitoring
Technické parametre
- Typ: trojfázový sieťový striedač
- X3-FTH-150K
- Menovitý AC výkon: 150,0 kW
- Maximálna účinnosť: 99 %
- Rozsah napätia MPPT: 180 – 1000 V DC
- Stupeň krytia: IP66
- Ochrany: AFCI, SPD Type II (voliteľne Type I)
SolaX Power patrí medzi popredných výrobcov technológií pre fotovoltaických elektrární. Rad X3-FTH je navrhnutý s dôrazom na vysoký výkon, bezpečnosť a efektívnu prevádzku veľkých solárnych systémov.
Dodatočné parametre
| Kategória: | Fotovoltaické systémy |
|---|---|
| Záruka: | 5 let |
| Hmotnosť: | 97.7 kg |
| Typ striedača: | Sieťový 3 fázy |
| Výkon kW: | 150 kW |
| Topológia: | bez trafa |
| AC menovitý výkon (kW): | 150.00 |
| Max. AC výkon (kVA): | 150.00 |
| Max. výstupný prúd (A): | 176.50 |
| Max. celkový vstupný prúd DC (A): | 384.00 |
| Max. vstupný prúd na MPPT (A): | 32 |
| Max. skratový prúd na MPPT (A): | 46 |
| Max. celkový skratový prúd (A): | 552.00 |
| Max. výkon DC generátora (kWp): | 225.00 |
| Min. vstupné napätie MPPT (V): | 180.00 |
| Max. vstupné napätie MPPT (V): | 1000.00 |
| Max. vstupné napätie DC (V): | 1100.00 |
| Max. počet vstupných stringov: | 24 |
| Počet nezávislých MPPT (ks): | 12 |
| Step-Up menič: | áno |
| Displej: | bez displeja |
| Integrovaný DC odpájač: | áno |
| AC prepäťová ochrana: | typ 2 |
| DC prepäťová ochrana: | typ 2 |
| Stupeň krytia: | IP66 |
| Odpájač pri detekcii oblúka: | áno |
| Rozhranie 1: | RS485 |
| Rozhranie 2: | Bluetooth |
| Min. teplota okolia (°C): | -25 |
| Európska účinnosť (%): | 98.90 |
| Max. účinnosť (%): | 99.90 |
