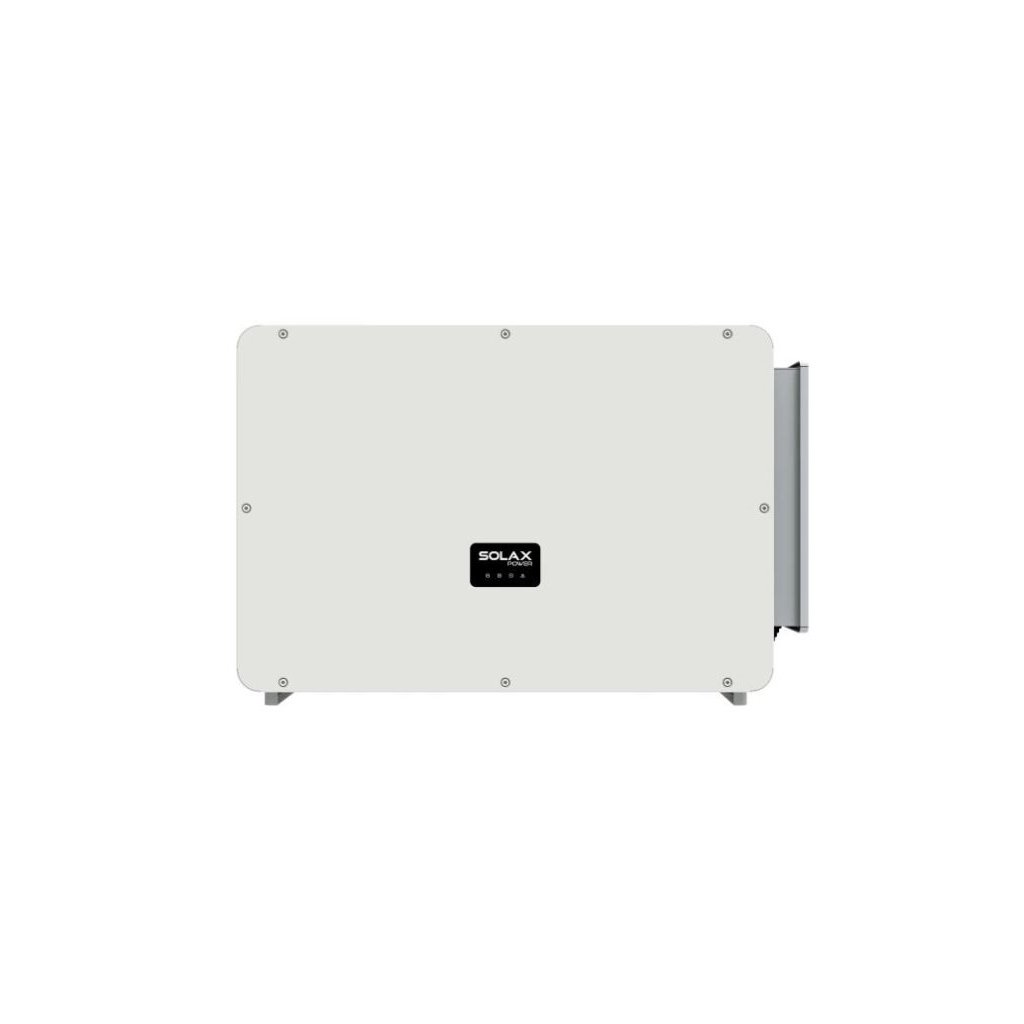

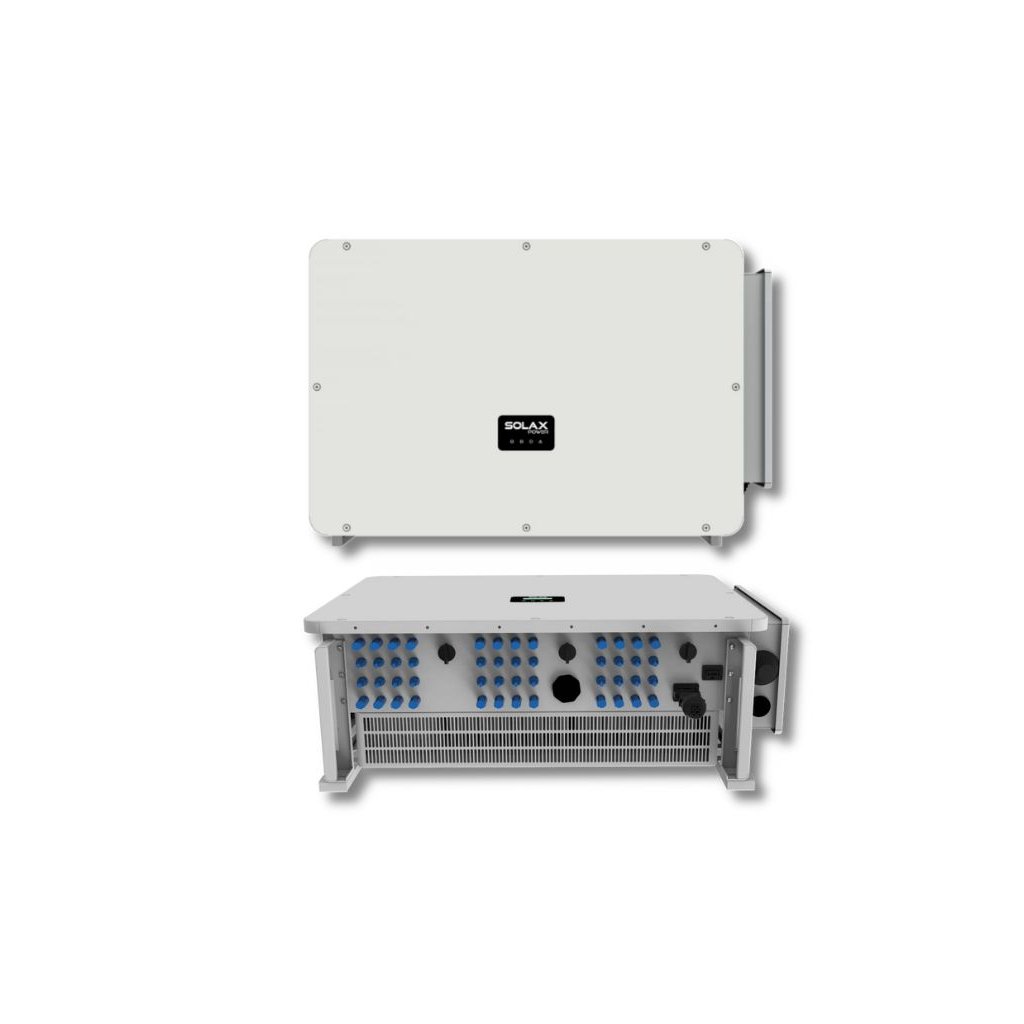

Trojfázový sieťový menič SOLAX X3-FTH-120K (DC SWITCH/AFCI)
Kód: 40022Podrobný popis
SolaX X3-FTH-120K je vysoko výkonný trojfázový sieťový striedač určený pre veľké fotovoltaické elektrárne a náročné komerčné aplikácie. Je navrhnutý s dôrazom na maximálnu energetickú výťažnosť, prevádzkovú bezpečnosť a dlhodobú spoľahlivosť.
Striedač dosahuje maximálnu účinnosť až 98,6 %, čo minimalizuje straty pri premene energie. Rozsah napätia MPPT 180 – 1000 V DC umožňuje flexibilný návrh fotovoltaického poľa a optimalizáciu výkonu systému.
Podpora 150% predimenzovanie fotovoltaického poľa a 110% preťaženia AC umožňuje efektívne využitie špičkového výkonu panelov. Maximálny vstupný prúd na MPPT 32 A zaisťuje kompatibilitu s modernými vysoko výkonnými FV modulmi.
Z hľadiska bezpečnosti je striedač vybavený detekciou poruchového oblúka AFCI, ktorá znižuje riziko vzniku požiaru. Meranie teploty na AC svorkách prispieva k ochrane zariadenia a stabilnej prevádzke.
Súčasťou výbavy je prepäťová ochrana AC a DC typu II, voliteľne tiež ochrana typu I. Stupeň krytia IP66 umožňuje bezpečnú inštaláciu vo vonkajšom prostredí aj v náročných prevádzkových podmienkach.
Striedač ponúka chytré funkcie pre jednoduchú údržbu, vrátane dynamického zníženia výkonu, vzdialeného nastavenia a aktualizácií. Inteligentná diagnostika charakteristických kriviek uľahčuje servis a zvyšuje dostupnosť systému.
Podporované je vyrovnávanie jalového výkonu aj v nočnom režime a voliteľne tiež powerline komunikácia (PLC), vhodná pre rozsiahle inštalácie. Inteligentné chladenie vzduchom predlžuje životnosť ventilátorov a zvyšuje prevádzkovú spoľahlivosť.
Pokročilá technológia odvodu tepla umožňuje, aby bol striedač o viac ako 5 % ľahší a menší než bežné zariadenia tejto výkonovej triedy. To výrazne uľahčuje manipuláciu aj samotnú inštaláciu.
Spoločnosť Meesenburg dodáva striedač SolaX X3-FTH-120K samostatne aj ako súčasť kompletného fotovoltaického riešenia na kľúč. Zaisťujeme návrh systému, dimenzovanie výkonu, technickú podporu aj servis.
Veľké fotovoltaické elektrárne so sieťovými striedačmi prinášajú úsporu energie, zníženie nákladov na elektrinu a vyššiu energetickú efektivitu. Využitie obnoviteľného zdroja energie predstavuje dlhodobo ekologické a ekonomicky výhodné riešenie.
Hlavné prednosti a výhody
- Trojfázový sieťový striedač pre veľké fotovoltaické elektrárne
- Menovitý výkon účinnosť až 98,6 %
- Rozsah napätia MPPT 180 – 1000 V DC
- Maximálny vstupný prúd na MPPT 32 A
- Detekcia poruchového oblúka AFCI voliteľne typu I
- Stupeň krytia IP66
- Vzdialená správa, diagnostika a monitoring
Technické parametre
- Typ: trojfázový sieťový striedač X3-FTH-120K
- Nominálny AC výkon: 120,0 kW
- Maximálna účinnosť: 98,6 %
- Rozsah napätia MPPT: 180–1000 V DC: pre 32 A
- Stupeň krytia: IP66
- Ochrany: AFCI, SPD Type II (voliteľne Type I)
Dodatočné parametre
| Kategória: | Fotovoltaické systémy |
|---|---|
| Záruka: | 5 let |
| Hmotnosť: | 97.7 kg |
| Typ striedača: | Sieťový 3 fázy |
| Výkon kW: | 120 kW |
| Topológia: | bez trafa |
| AC menovitý výkon (kW): | 120.00 |
| Max. AC výkon (kVA): | 120.00 |
| Max. výstupný prúd (A): | 191.30 |
| Max. celkový vstupný prúd DC (A): | 288.00 |
| Max. vstupný prúd na MPPT (A): | 32 |
| Max. skratový prúd na MPPT (A): | 46 |
| Max. celkový skratový prúd (A): | 552.00 |
| Max. výkon DC generátora (kWp): | 180.00 |
| Min. vstupné napätie MPPT (V): | 180.00 |
| Max. vstupné napätie MPPT (V): | 1000.00 |
| Max. vstupné napätie DC (V): | 1100.00 |
| Max. počet vstupných stringov: | 24 |
| Počet nezávislých MPPT (ks): | 12 |
| Step-Up menič: | áno |
| Displej: | bez displeja |
| Integrovaný DC odpájač: | áno |
| AC prepäťová ochrana: | typ 2 |
| DC prepäťová ochrana: | typ 2 |
| Stupeň krytia: | IP66 |
| Odpájač pri detekcii oblúka: | áno |
| Rozhranie 1: | RS485 |
| Rozhranie 2: | Bluetooth |
| Min. teplota okolia (°C): | -25 |
| Európska účinnosť (%): | 98.60 |
| Max. účinnosť (%): | 99.90 |
